ＳＭＥ　３０１０−Ｒ　修理記録

２０２６／３／１１．到着　　　４１／１６完成

Ａ．　修理前の状況 現在69歳です。 工業高校を卒業しすぐ社会人になり思いかなってようやくマイクロ精機BL-111を購入できました。 思い入れのあるBL-111です。 回転数が安定しない状態です。 同時に購入した物です Ｂ．　原因 各部経年劣化。 Ｃ．　修理状況 Ｆ．　修理費　１０，０００円 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＳＭＥ　３０１０−Ｒ　の仕様（マニアル・カタログより）

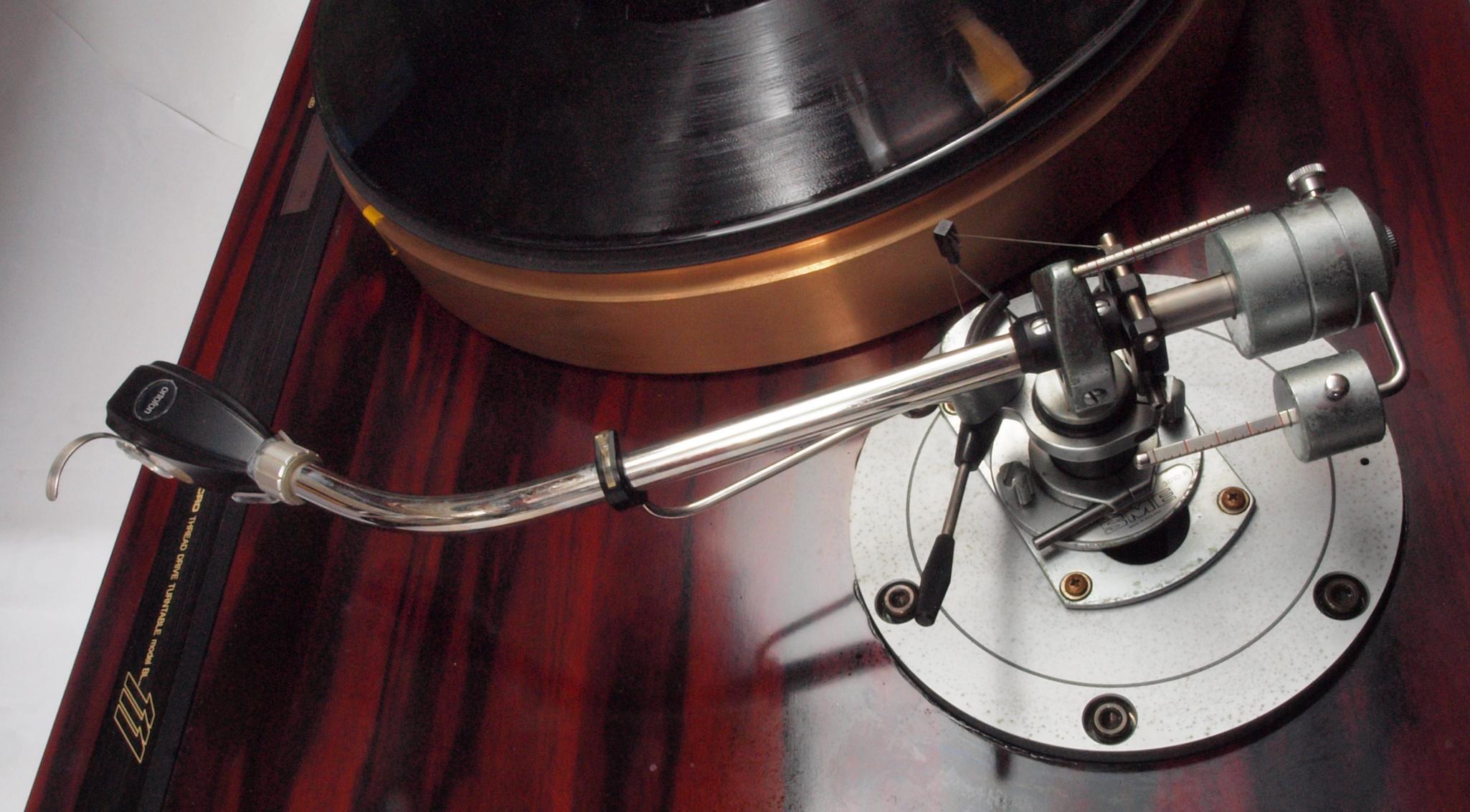

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１．　点検中　上から見る

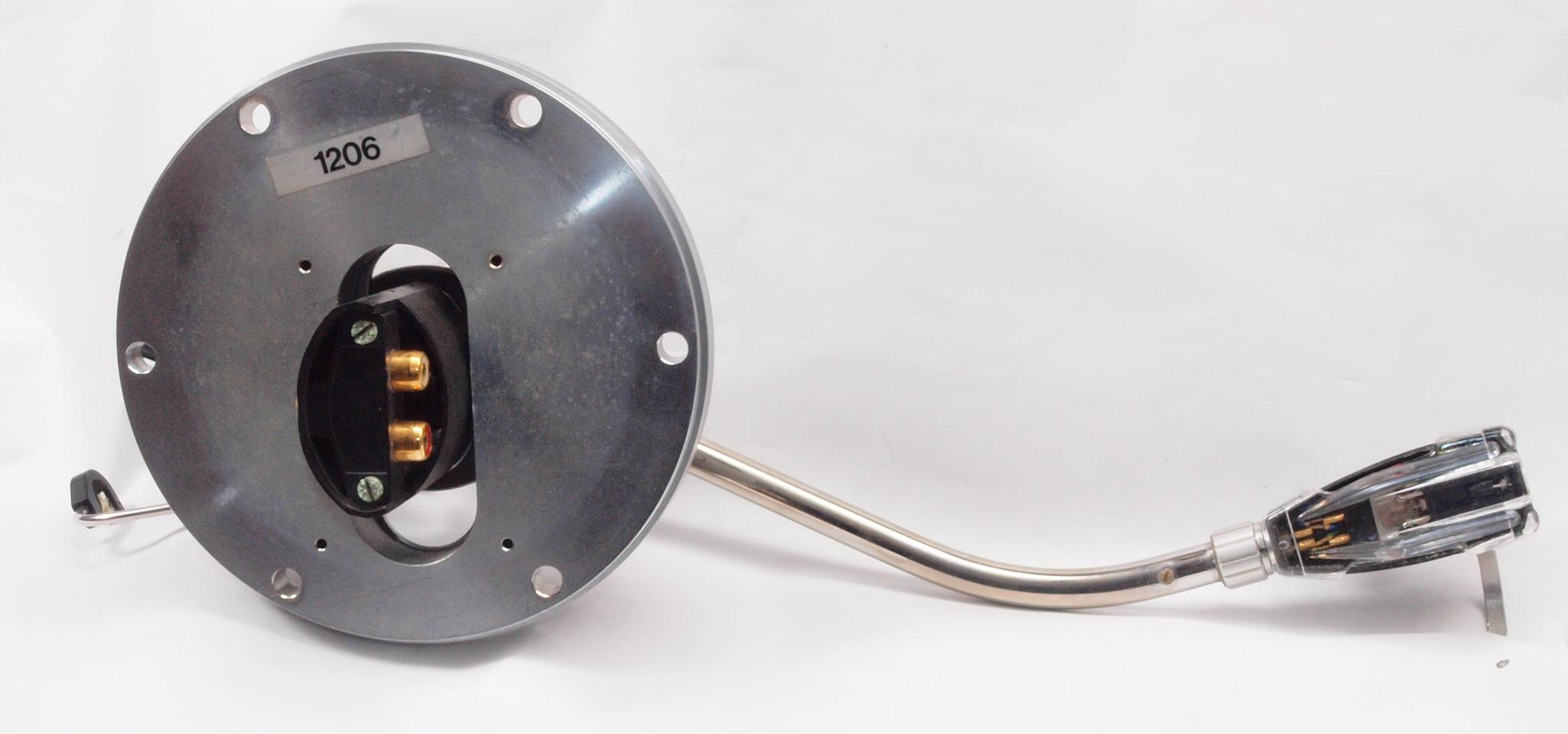

Ａ２．　点検中　下から見る

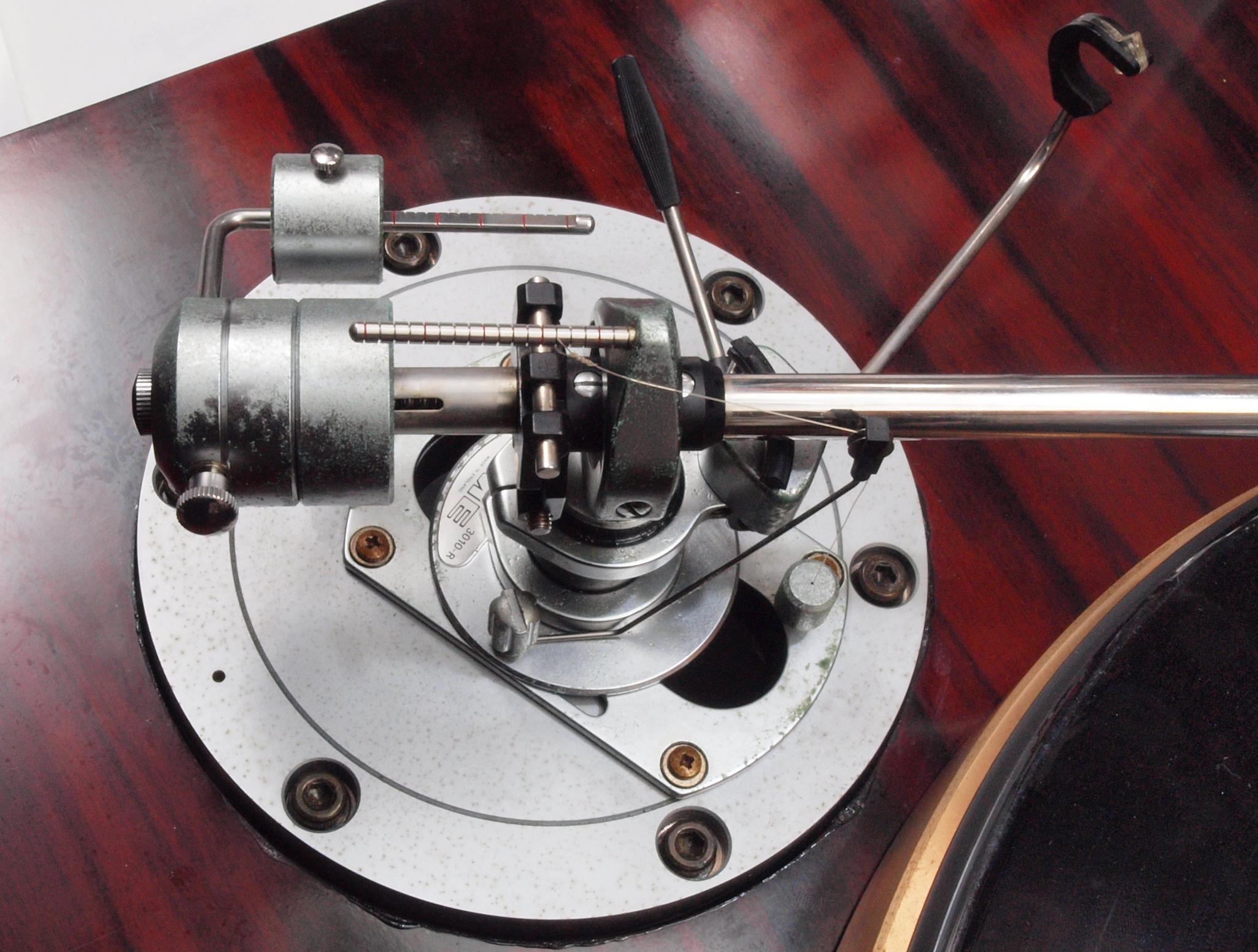

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　ピボット部点検・清掃・注油。

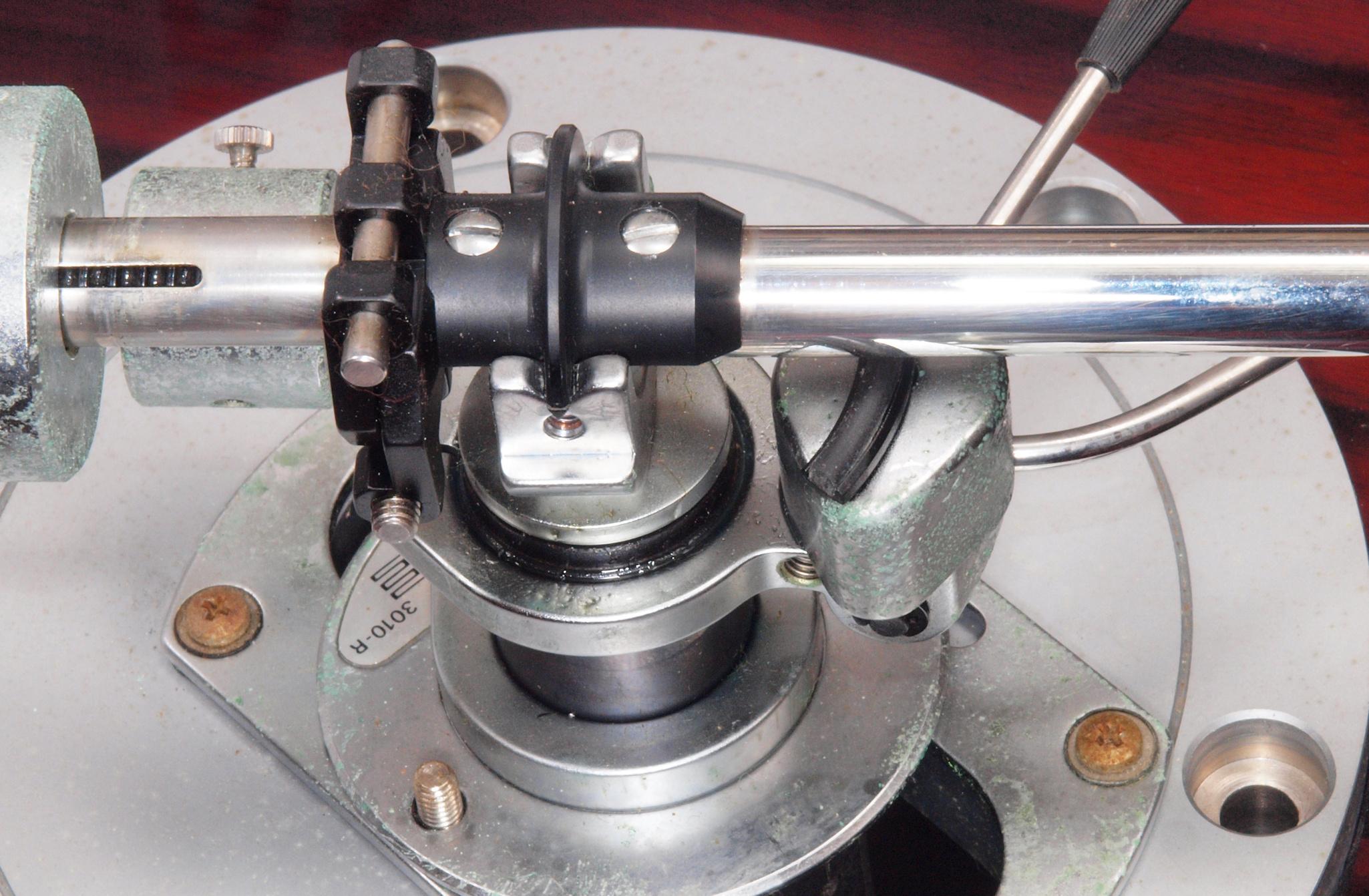

Ｃ２．　修理後　ピボット部。

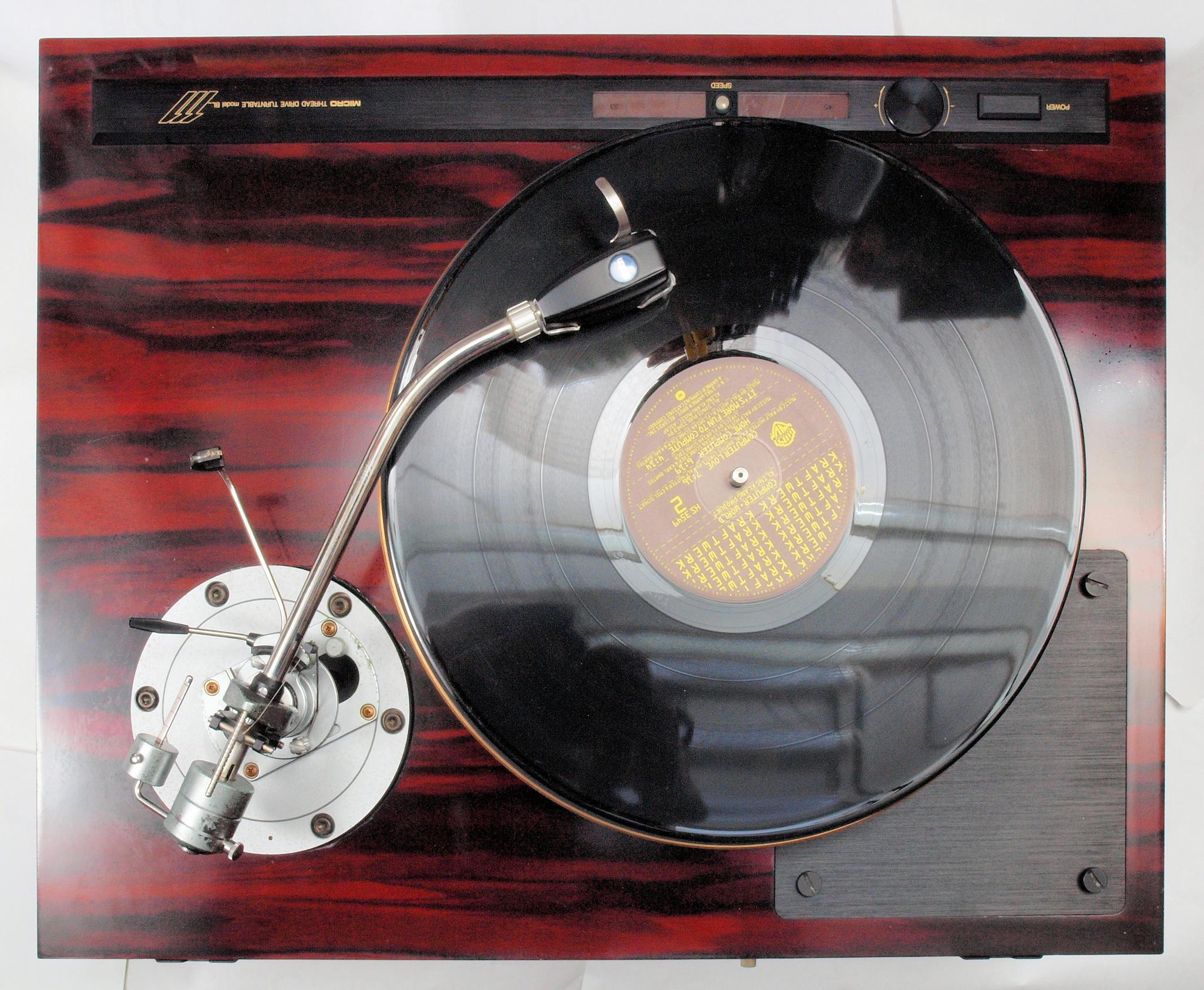

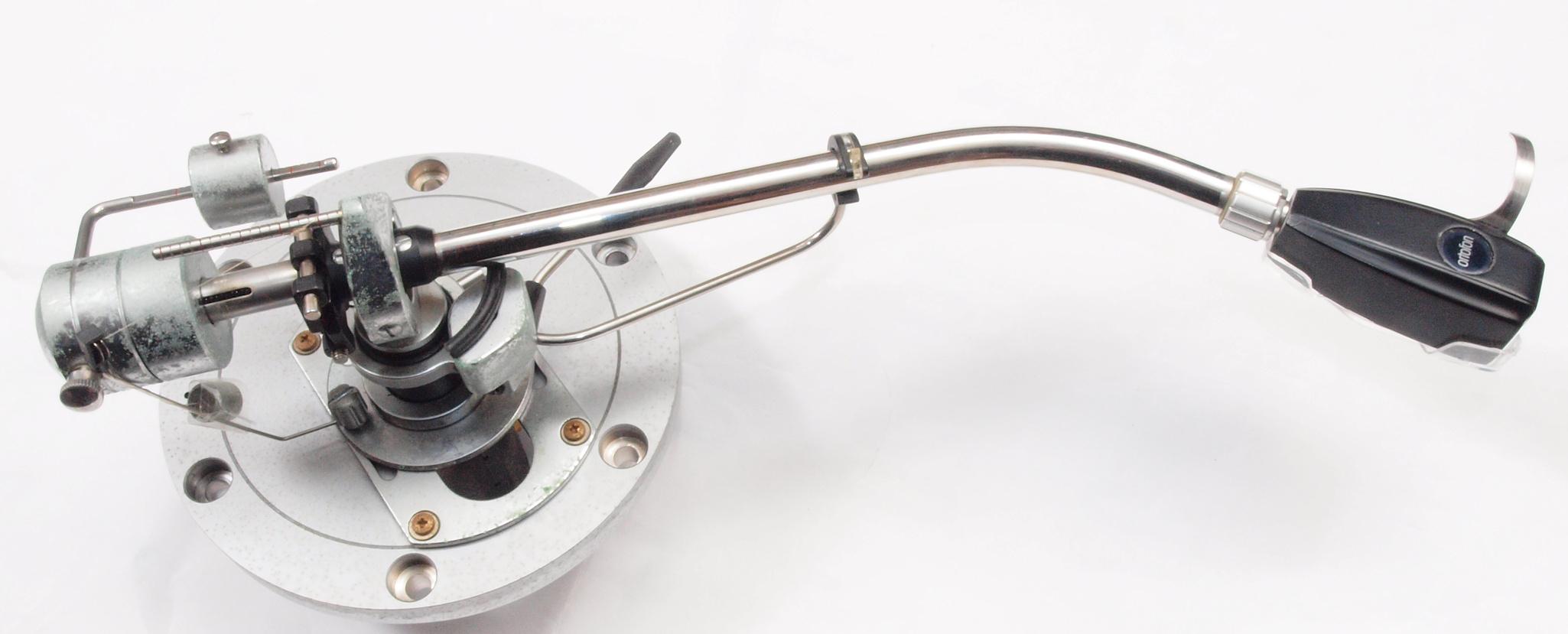

Ｃ３．　完成　上から見る。

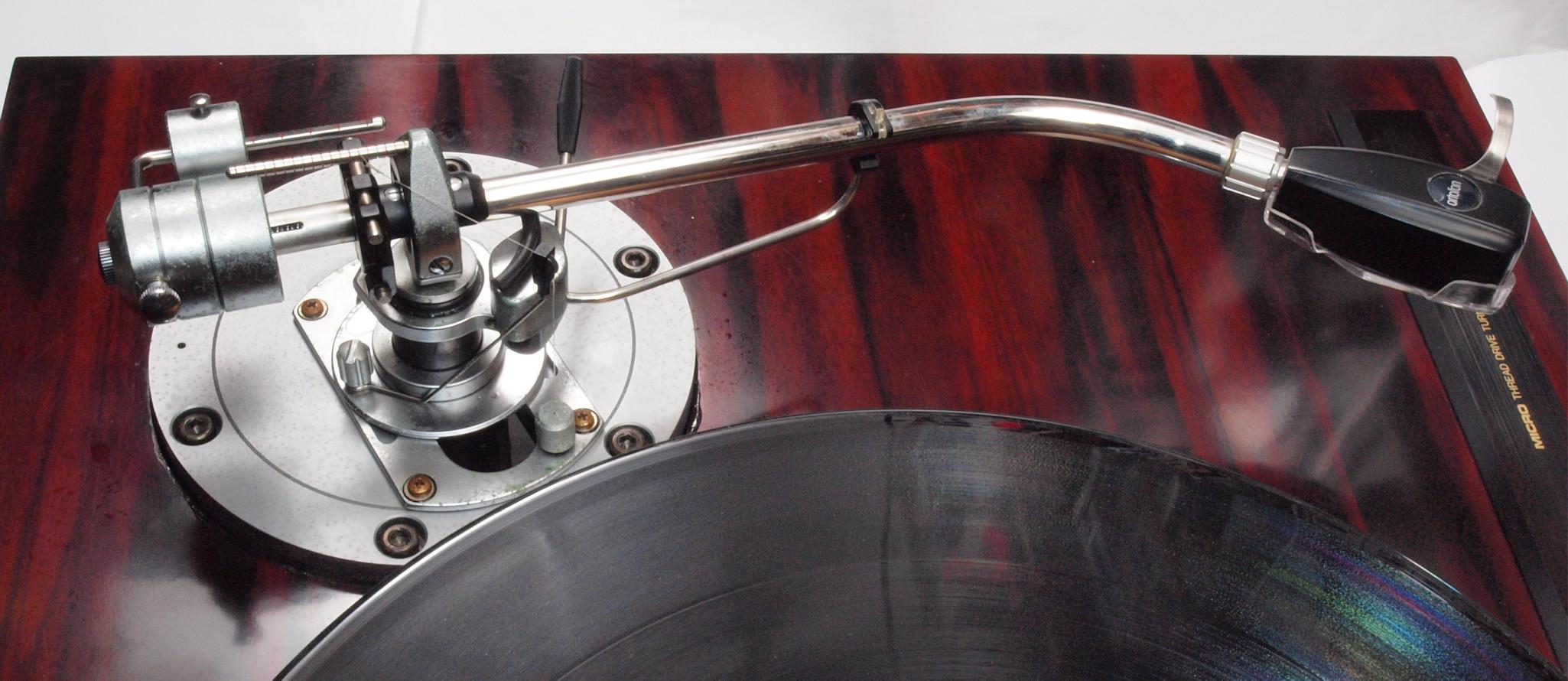

Ｃ４．　完成　右側から見る。

Ｃ５．　完成　左側から見る。

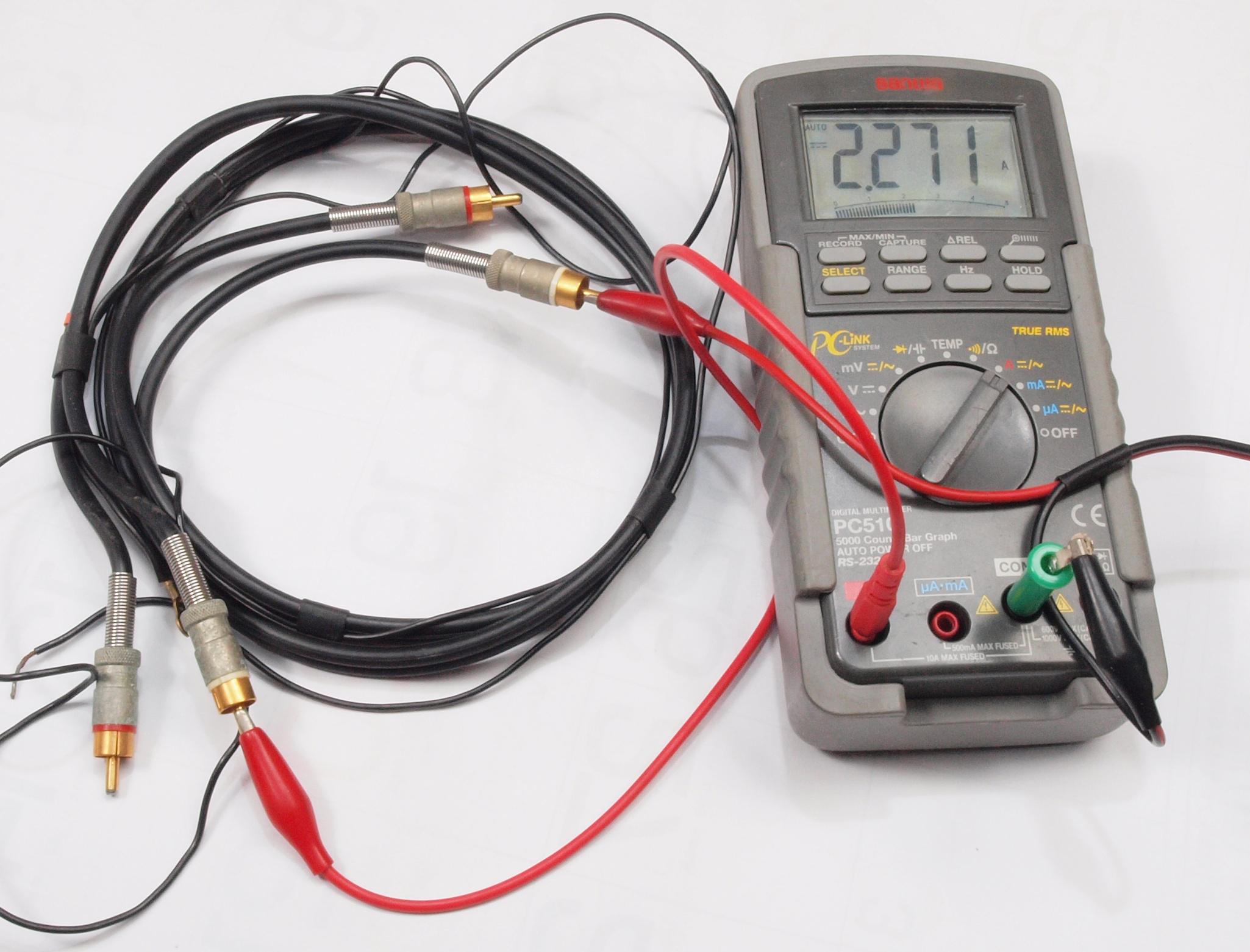

Ｃ６．　修理（点検）中　ＲＣＡケーブル心線検査−Ｒ側。　２Ａ位流し、劣化を見る。

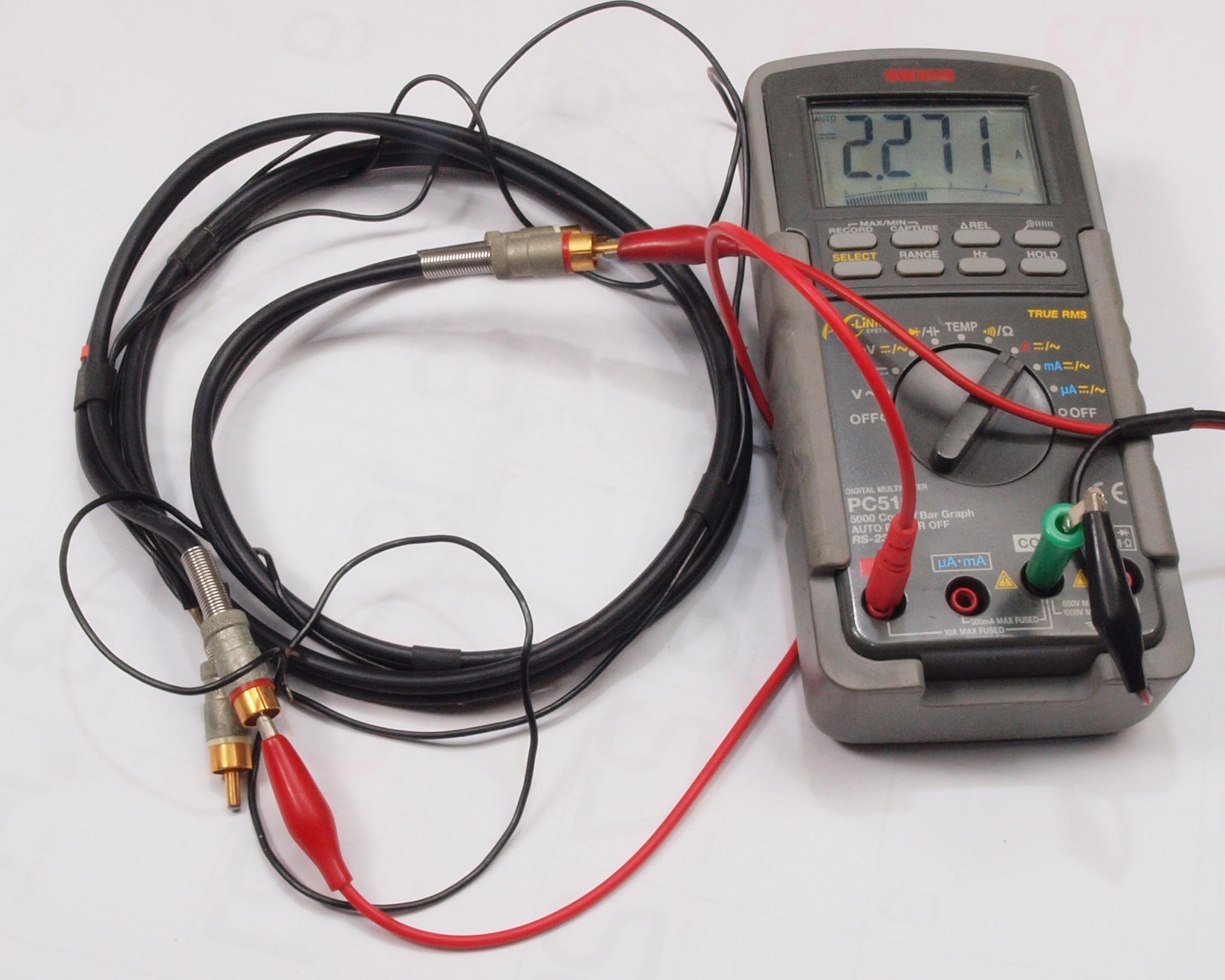

Ｃ７．　修理（点検）中　ＲＣＡケーブル心線検査−Ｌ側。　２Ａ位流し、劣化を見る。

Ｙ１．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況。全体。

Ｓ．　ＳＭＥ　３０１０−Ｒ　の仕様（マニアル・カタログより）の仕様（カタログ・マニアルより）

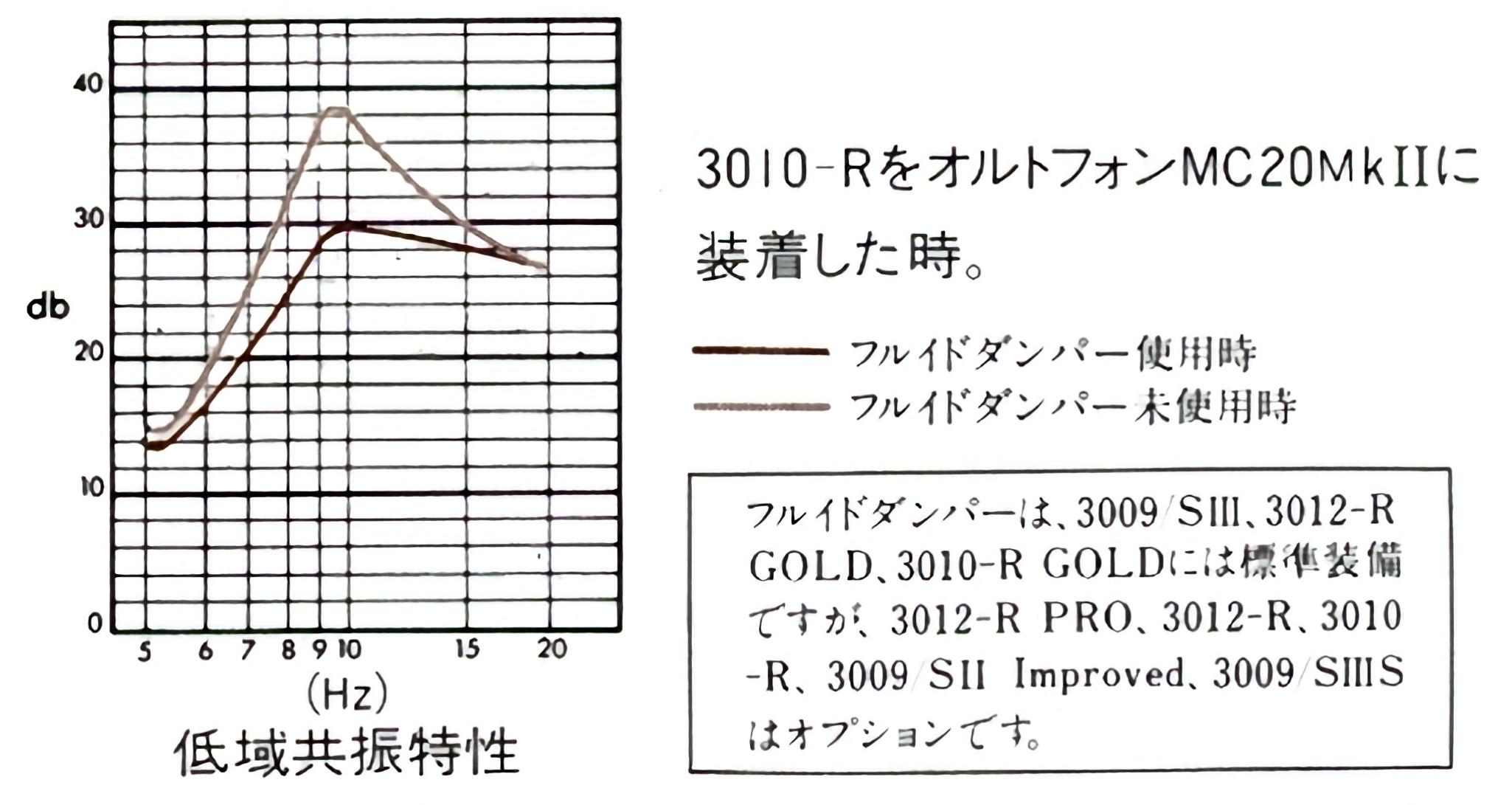

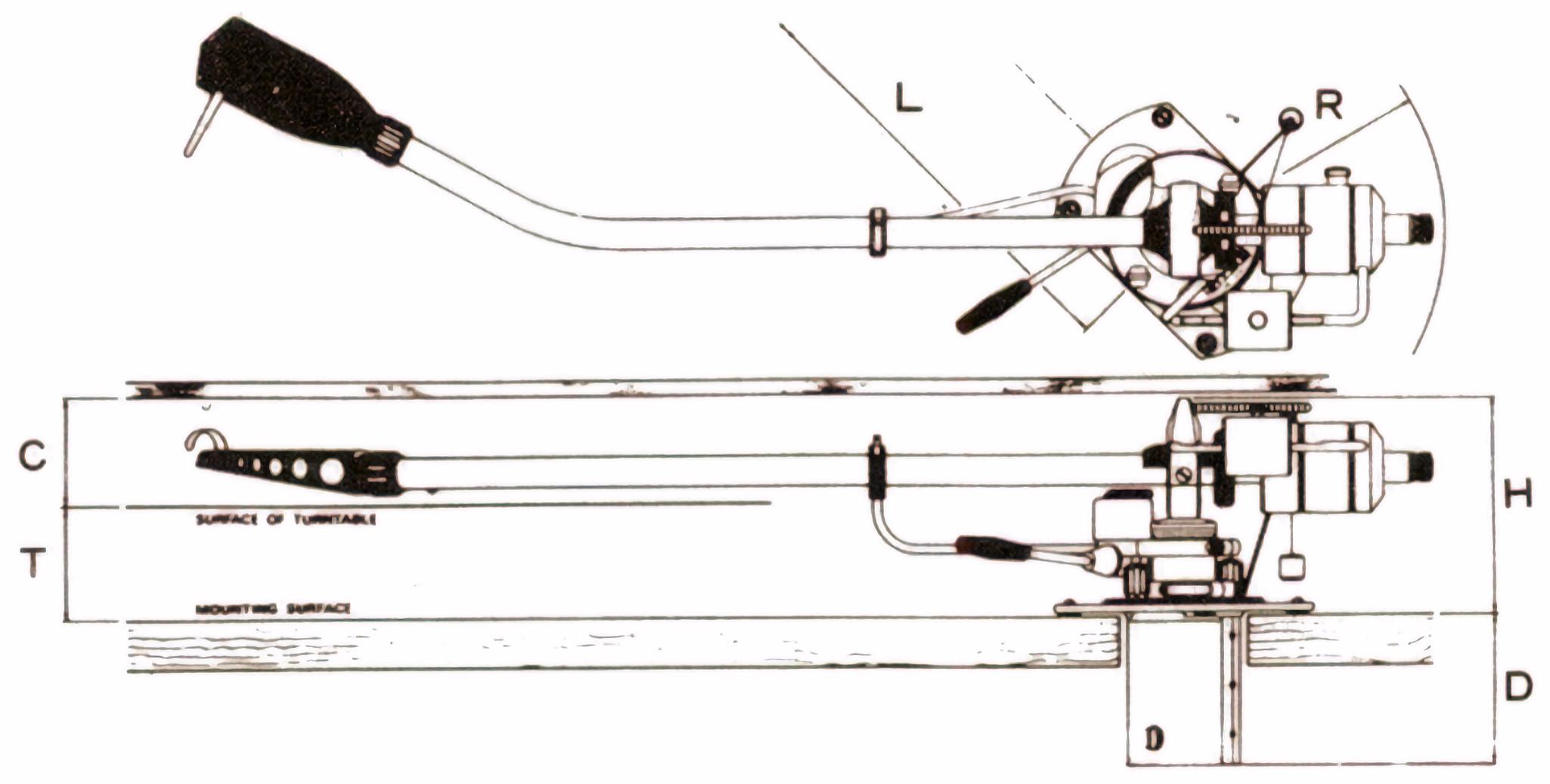

型式 ユニバーサル型 スタティックバランス･トーンアーム ※仕様内の(L)(H)(T)(D)(R)(C)の位置は上の画像を参考 2分割メインウェイト (カートリッジの重量/シェルを含む重量) 1.5g〜4.0g/9.5g〜22.0g=フロントウェイトを外す 13g〜26g/21.0〜34.0g=フロントウェイトも使用 実効長 3012-R=307.3mm 3010-R=237.0mm スライドベース中心からターンテーブル中心まで(L) 3012-R=294.1mm 3010-R=222.0mm スライドベース移動範囲 ±12.7mm 取付面からアーム最後部までの高さ調整範囲(H) 最高=79.3mm 最低=60.3mm 取付面からターンテーブル上面までの高さ調整範囲(T) 最高=41.3mm 最低=27.0mm 取付面から下方に必要な深さ(D) 47.6mm バランスウェイトの移動のために必要な後方間隔(R) 82.5mm ターンテーブル上面からダストカバー内側までの間隔(C) 44.5mm 2分割メインウェイト（カートリッジの重量/シェルを含む重量) 13g〜26g/21〜34g（フロントウエイト使用） 1.5g〜14g/9.5g〜22.g（フロントウェイト分離） 針圧調整 0?5g アーム材質 ステンレス鋼 価格 3012-R=￥120,000(1980年発売) 3010-R=￥88,000(1981年発売) 別売 フルイドダンパー FD200(￥13,500(1981頃)、￥16,500(1985年頃)) フルイドダンパー用交換オイル FD2013(￥2,100)

3010r-9
